Asme 2:1 Eliptik Bombe

ØD : 300 (mm) - 6000 (mm)

D (mm)	t (mm)	Dp (mm)	h2 (mm)	V (dm3)	m (kg / mm)
300	3 – 12	410	78	3,6	1,1
350	3 – 12	470	91	5,7	1,4
400	3 – 14	530	104	8,4	1,8
450	3 – 14	590	117	12	2,2
500	3 – 16	650	130	17	2,7
550	3 – 16	710	143	22	3,2
600	3 – 20	770	156	29	3,7
650	3 – 20	830	169	36	4,3
700	3 – 20	890	182	45	5
750	3 – 20	950	195	56	5,7
800	3 – 20	1000	208	68	6,3
850	3 – 25	1060	221	81	7,1
900	3 – 25	1120	234	96	7,9
950	3 – 25	1180	247	113	8,7
1000	3 – 32	1240	260	132	10
1050	3 – 32	1300	273	153	11
1100	3 – 32	1360	286	176	12
1200	3 – 32	1480	312	228	14
1300	3 – 35	1590	338	290	16
1400	3 – 35	1710	364	362	18
1500	4 – 35	1830	390	446	21
1600	4 – 35	1950	416	541	24
1700	4 – 40	2070	442	649	27
1800	4 – 40	2180	468	770	30
1900	4 – 40	2300	494	905	33
2000	5 – 40	2420	520	1056	37
2100	5 – 40	2540	546	1222	41
2200	5 – 40	2660	572	1406	44
2300	5 – 40	2770	598	1606	48
2400	5 – 40	2890	624	1825	52
2500	5 – 40	3010	650	2063	57
2600	6 – 40	3130	676	2320	62
2700	6 – 40	3250	702	2598	66
2800	6 – 40	3360	728	2898	71
2900	6 – 40	3480	754	3219	76
3000	8 – 40	3600	780	3564	81
3100	8 – 40	3720	806	3932	87
3200	8 – 40	3840	832	4325	93
3300	8 – 40	3950	858	4744	98
3400	8 – 40	4070	884	5188	104
3500	8 – 40	4190	910	5660	110
3600	10 – 40	4310	936	6159	117
3700	10 – 40	4430	962	6686	123
3800	10 – 40	4540	988	7243	130
3900	10 – 40	4660	1014	7830	136
4000	10 – 40	4780	1040	8448	144
4100	10 – 40	4900	1066	9098	151
4200	10 – 40	5020	1092	9780	158
4300	10 – 40	5130	1118	10495	165
4400	10 – 40	5250	1144	11244	173
4500	10 – 40	5370	11700	12029	181
4600	10 – 40	5490	1196	12848	189
4700	10 – 40	5610	1222	13705	198
4800	10 – 40	5720	1248	14598	206
4900	10 – 40	5840	1274	15530	214
5000	10 – 40	5960	1300	16500	223
5100	10 – 40	6080	1326	17510	232
5200	10 – 40	6200	1352	18560	242
5300	10 – 40	6310	1378	19652	250
5400	10 – 40	6430	1404	20785	260
5500	10 – 40	6550	1430	21962	270
5600	10 – 40	6670	1456	23181	280
5700	10 – 40	6790	1482	24445	290
5800	10 – 40	6900	1508	25755	299
5900	10 – 40	7020	1534	27110	310
6000	10 – 40	7140	1560	28512	320

Bu ürün için teklif isteyin.

Tüm mesaj ve maillerinize hafta içi 3 saat içinde cevap verilmektedir.

Ali Çapar

Makina Mühendisi

capar.ali@magnamekanik.com

Asme 2:1 Eliptik Bombe ve projeleriniz ile ilgili sorularınızı yanıtlamaktan memnuniyet duyarım.

Şimdi Ara Whatsapp

Bu ürün ile ilgili destek alın.

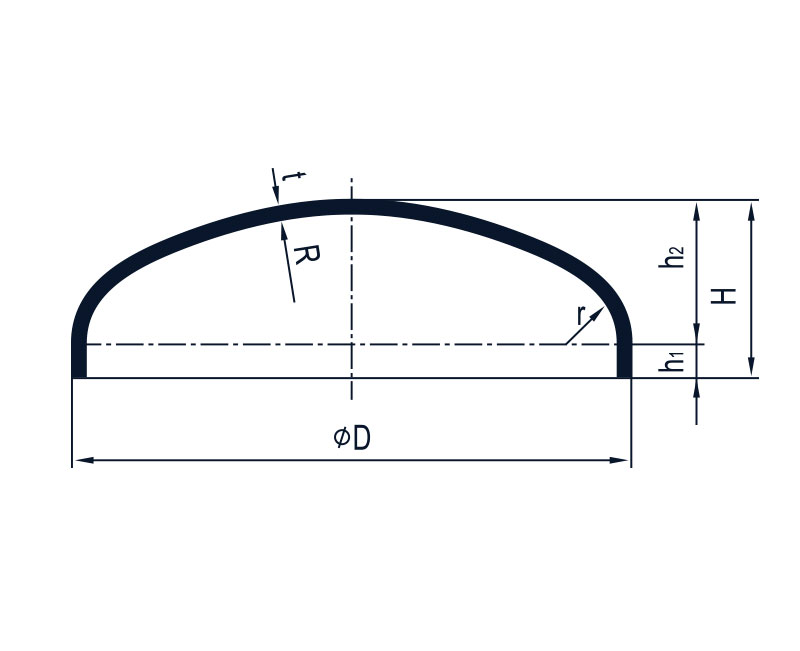

R (mm)	=	0,9D
r (mm)	=	0,17D
h1 (mm)	≥	3,5 t
h2 (mm)	≈	0,26D
H (mm)	≈	h1 + h2
Dp (mm)	≈	1,18D + 1,7 h1 (Pul Çapı)
V (mm³)	≈	0,132 D³ (h1 = 0)
m (kg)	≈	2πDp²t (Dp Birimi (m) / t Birimi (mm))

Asme 2:1 Eliptik Bombe

Asme 2:1 Eliptik Bombe

Teknik Çizim

Asme 2:1 Eliptik Bombe Kapasite Tablosu

Asme 2:1 Eliptik Bombe Kapasite Tablosu

Ek Bilgiler

Ek Bilgiler
