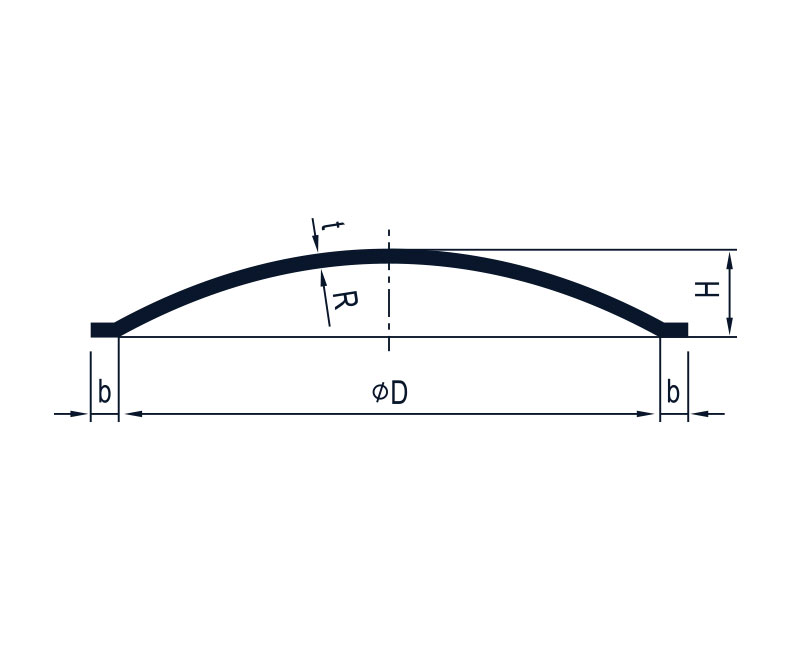

Yakalı Bombe

Magna

ØD : 300 (mm) - 6000 (mm)

Resmi Büyüt

D (mm)	t (mm)	Dp (mm)	h2 (mm)	V (dm3)	m (kg / mm)
300	3 – 12	370	30	40	0,9
350	3 – 12	430	35	47	1,2
400	3 – 14	490	40	54	1,5
450	3 – 14	540	40	60	1,9
500	3 – 16	620	50	67	2,4
550	3 – 16	670	50	74	2,8
600	3 – 22	740	60	80	3,4
650	3 – 22	790	60	87	3,9
700	3 – 22	845	60	94	4,5
750	3 – 22	895	60	101	5
800	3 – 22	950	60	107	5,6
900	3 – 25	1050	60	121	6,9
1000	3 – 32	1195	80	134	9
1100	3 – 32	1300	80	147	11
1200	3 – 32	1400	80	161	12
1300	3 – 35	1505	80	174	14
1400	3 – 35	1610	80	188	16
1500	4 – 35	1710	80	201	18
1600	4 – 35	1815	80	214	21
1700	4 – 40	1920	80	228	23
1800	4 – 40	2025	80	241	26
1900	5 – 40	2125	80	255	28
2000	5 – 40	2270	100	268	32
2100	5 – 40	2375	100	281	35
2200	5 – 40	2475	100	295	39
2300	5 – 40	2580	100	308	42
2400	5 – 40	2685	100	322	45
2500	5 – 40	2785	100	335	49
2600	6 – 40	2890	100	348	52
2700	6 – 40	2995	100	362	56
2800	6 – 40	3100	100	375	60
2900	6 – 40	3200	100	389	64
3000	6 – 40	3305	100	402	69
3100	6 – 40	3410	100	415	73
3200	6 – 40	3510	100	429	77
3300	6 – 40	3615	100	442	82
3400	6 – 40	3720	100	456	87
3500	6 – 40	3820	100	469	92
3600	8 – 40	3925	100	482	97
3700	8 – 40	4030	100	496	102
3800	8 – 40	4135	100	509	107
3900	8 – 40	4235	100	523	113
4000	8 – 40	4340	100	536	118
4100	8 – 40	4445	100	549	124
4200	8 – 40	4550	100	563	130
4300	8 – 40	4655	100	576	136
4400	8 – 40	4755	100	590	142
4500	8 – 40	4860	100	603	148
4600	8 – 40	4960	100	616	155
4700	8 – 40	5065	100	630	161
4800	8 – 40	5170	100	643	168
4900	8 – 40	5270	100	657	175
5000	8 – 40	5375	100	670	181
5100	8 – 40	5480	100	683	188
5200	8 – 40	5580	100	697	196
5300	8 – 40	5685	100	710	203
5400	8 – 40	5790	100	724	210
5500	8 – 40	5890	100	737	218
5600	8 – 40	5995	100	750	226
5700	8 – 40	6100	100	764	234
5800	8 – 40	6200	100	777	242
5900	8 – 40	6310	100	791	250
6000	8 – 40	6410	100	804	258
